1. A系列還是B系列

選用美標法蘭時，大直徑大于DN600，需要考慮選用大直徑的法蘭。

國標的一般按照規范HG/T 20623-2009選擇。

ASME的按照ASME B16.47-2020選擇。

經常遇到設計人員選擇了大直徑法蘭型號，但是卻沒有標注上法蘭按照A系列還是B系列，最后造成買錯法蘭的情況，造成巨大的經濟損失。

鍛件貴，大鍛件更貴。

那么為什么大直徑的法蘭需要分A系列或者B系列，為什么不統一呢？

從規范的前言我們可以了解到：

美國國家標準（ANSI）B16委員會，于1982年12月制定了26"到60"的法蘭，法蘭尺寸基于制造商標準化協會標準實踐的MSS SP 44《鋼制管道法蘭》。

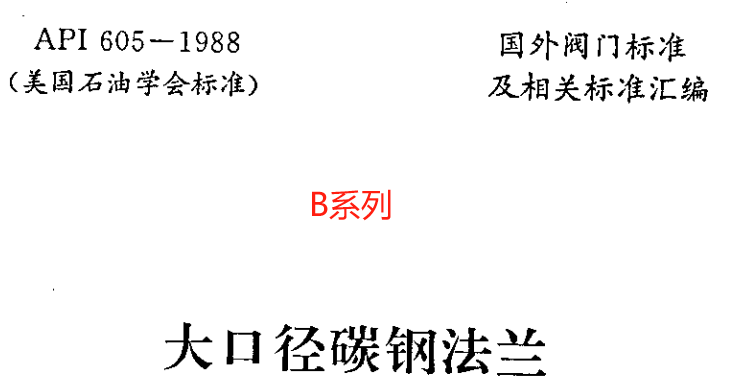

后續B16.47更新中包含了API 605《大直徑碳鋼法蘭》的法蘭尺寸。

用于Class150和300，以及NPS36或者更小的尺寸，API 605和MSS SP-44的法蘭不兼容,完全無法配對。

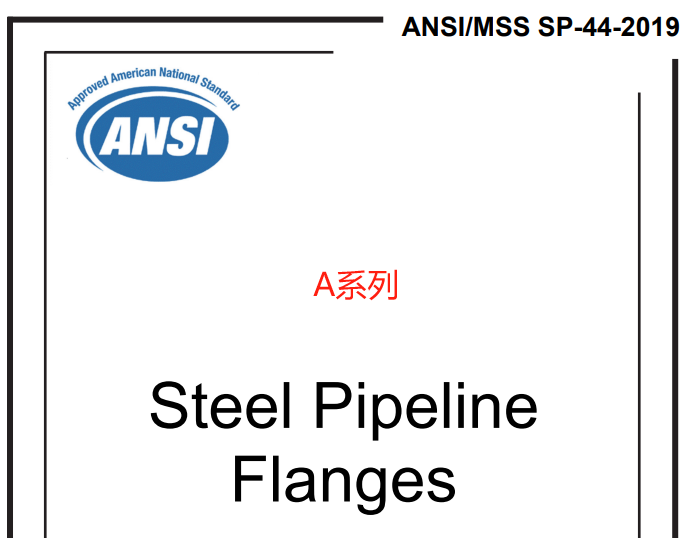

為了方便區分，MSS SP-44法蘭被指定為A系列。API 605法蘭被指定為B系列。

2. A系列和B系列的不同

A系列和B系列有啥不一樣呢？

一般來說，在相同尺寸和壓力等級下，ASME B16 47 A系列法蘭比B系列法蘭更厚、更重、更強。

所以商業角度來看，A系列法蘭一般比B系列法蘭更貴。

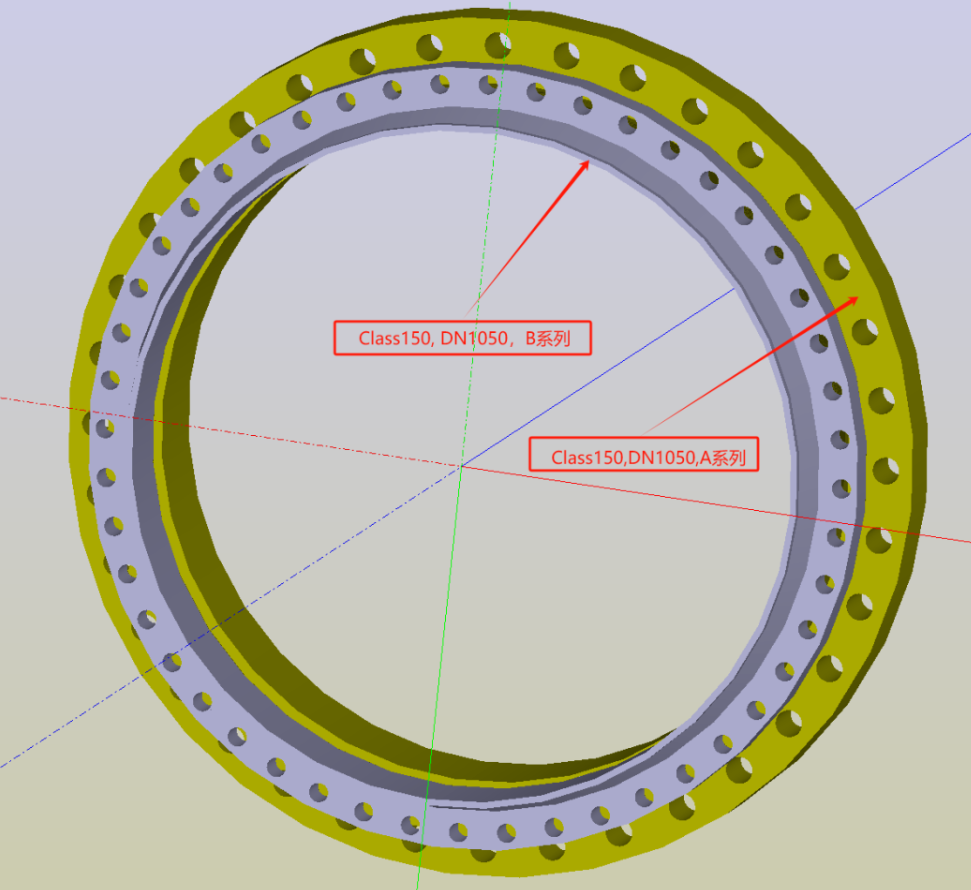

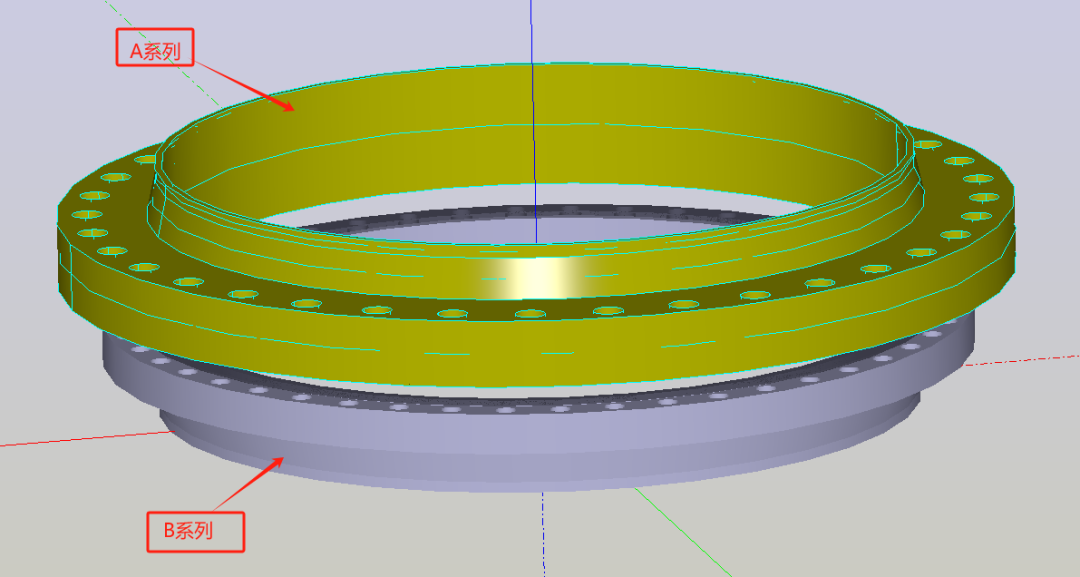

從下圖，相同壓力等級和公稱直徑，可以直觀的感受到，A系列的更雄壯熱情，B系列的更精致小巧。

B系列法蘭比 A系列法蘭需要更多但更小的緊固件（螺栓和螺母），并且螺栓中心圓直徑比 A 系列法蘭更小。

A系列和B系列都定義了突面(RF) 對焊法蘭和法蘭蓋，但只有A系列有從Class300到Class900的環連接面 (RJ) 法蘭。

A系列所配的接管和B系列所配的接管尺寸完全不同。如DN650-Class150的A系列接管外徑為660.4，B系列為661.9。

更值得注意的是A系列的法蘭焊端外徑（接管外徑）與壓力等級無關，B系列的法蘭焊端外徑各個壓力等級不一樣。

比如對于DN800的B系列法蘭，Class150的外徑為814.3， Class300的外徑819.2，Class600/900的外徑為812.8。

對于DN1500的，Class150的接管為1527，Class300的接管外徑為1557.3，相差30mm。以前遇到過查標準看差行的朋友，把這個DN的外徑搞錯了，導致配對接管報廢的。

3. 如何選擇？

一般業主會給出需要A系列或者B系列的法蘭要求，按照業主或者合同約定即可。

由于A系列冗余大，管道尺寸統一，多了個RJ密封面，對于一般大多數管道用戶或設計人員可能會為新管道或設備選擇A系列法蘭。

一般情況下B系列價格實惠，結構緊湊，或者以前的裝置用了API 605，進行翻新或者更換，亦或者設備本身的法蘭或者人孔，用B系列能夠節省建造費用。

當然B系列不是所有情況下都會比A系列更便宜，比如對于Class300，大于DN950的，B系列法蘭比A系列更重。

當然也不是所有高壓力等級的比低壓力等級更重。比如A系列DN950，Class150重量為326.9kg，Class300為315.6kg。

當然也不是所有大直徑的比小直徑的更重，比如A系列的Class300的DN900為578.9kg，DN950為315.6kg。Class150，B系列的DN650為54.5kg，DN600的WN管法蘭重量為121.7kg。

所以很多時候，我們需要具體的分析。
